HaITECNC重型卧式加工中心

Heavy-duty Horizontal Machining Center
”高精度”长寿命”高可靠
1.卧加采用倒“T”结构,为正规的强化型卧式
加工中心结构。立柱为动柱结构前后滑动， HTSK
工作台为左右滑动。本结构具有精度高、刚性强、寿命长的优点，特别适合镗孔与高精度镗孔使用，也适合于端面的强力加工与模具的曲面加工。
2.卧加机体采用独创的三维变径结构设计，经有限元分析，使机体结构得到最大程度的优化，确保机体稳定可靠，能防止机体变形，从而提高机床使用寿命。
3.卧加倒“T”结构的底座，采用蜂窝交错式加强筋，不仅提高的底座的整体重量，增加的底座的刚性与强度，使之重心整体贴近于地面，有效的防止了在机床重型强力切削的时候，切削力对机床所产生的震动。从而保证了机床所加:产品的强力切削与产品精度、光洁度。
4.卧加X、Z导轨一体化整合设计，使X、Z轴的直线导轨全部整合到底座上，来保证机床的稳定性与刚性。
5.卧加立柱采用锥形消边设计，底宽上小的设计增加了机床的稳定性，又避免了长刀杆在加工的时候产生震动，影响精度与光洁度。
6.卧加滚珠丝杠为中空恒温型，配有空调式恒温冷却系统，最大降低丝杆因热变形所造成的精度误差，从而大大提高了机床精度。
7.卧加全封闭式外防护设计，由刀库仓、工件仓与操作仓构成。三仓独立设计互不干扰从而保证操作者与机床的安全。
8.卧加采用我们独创的主动式润滑系统，由数控系统直接控制油泵出油，真正做到了按需注油，并且可以感知机床油路所产生的问题及时为客户产生预警防止机床损坏。
I. The horizontal machining center adopts the inverted "T" structure, which is a regular strengthening type horizontal machining center structure. The column is a moving column structure sliding back and forth, the workbench sliding left and right. This structure has the advantages of high
surface machining
precision, strong rigidity and long life, especially suitable for boring and high-precision boring, but also suitable for end face machining and die
2.The horizontal machining center adopts the original three-dimensiona| reducing structure design, and the finite element analysis makes the structure of the machine optimized to the maximum extent, to ensure the stability and reliability of the machine, and to prevent the deformation of the machine, so as to improve the service life of the machine tool.
3.Horizontal and inverted "T" structure of the base, using honeycomb staggered reinforcement, not only improve the overall weight of the base, increase the rigidity and strength of the base, so that the center of gravity is close to the ground, effectively prevent when the machine tool heavy
and product precision, finish.
force cutting, cutting force generated by the vibration of the machine tool. Thus to ensure the machine tool processing products of strong cutting

the stability and rigidity of the machine tool.
4.Horizontal machining center X and Z guide rail integrated design, so that all X and Z axis linear guide rail integrated on the bottom seat, to ensure
5. The horizontal column adopts conical edge elimination design, and the small design of the bottom width increases the stability of the machine tool, and avoids the vibration of the long tool bar during processing, which affects the accuracy and finish.
6. Horizontal machining center ball screw is hollow constant temperature type, equipped with air conditioning constant temperature cooling system, which can minimize the precision error caused by thermal deformation of the screw, thus greatly improving the accuracy of the machine tool.
7. Recumbent fully enclosed external protection design, composed of tool warehouse, workpiece warehouse and operation warehouse.Three warehouse independent design does not interfere with each other to ensure the safety of operators and machine tools.
8. Horizontal machining center use our original active lubrication system, which directly controls the oil output from the oil pump by the numerical
early warning for customers to prevent machine tool damage.
control system, so as to truly realize the oil filling on demand, and can sense the problems caused by the oil circuit of the machine tool to generate

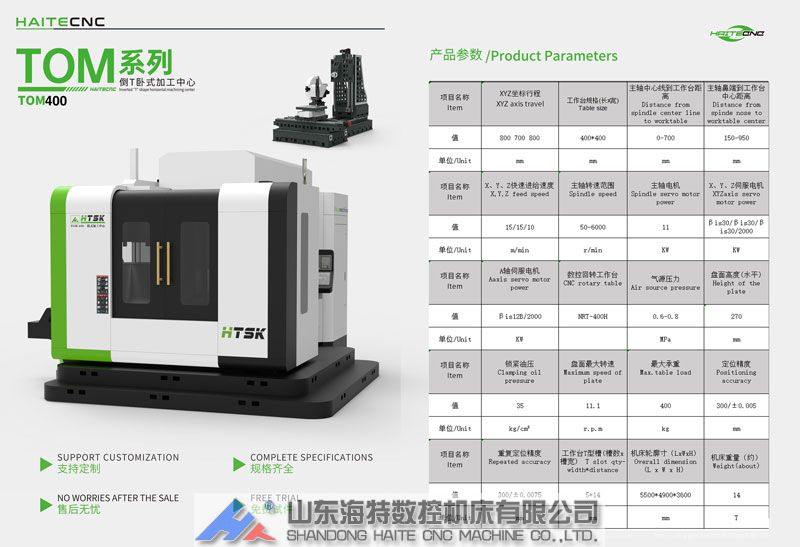

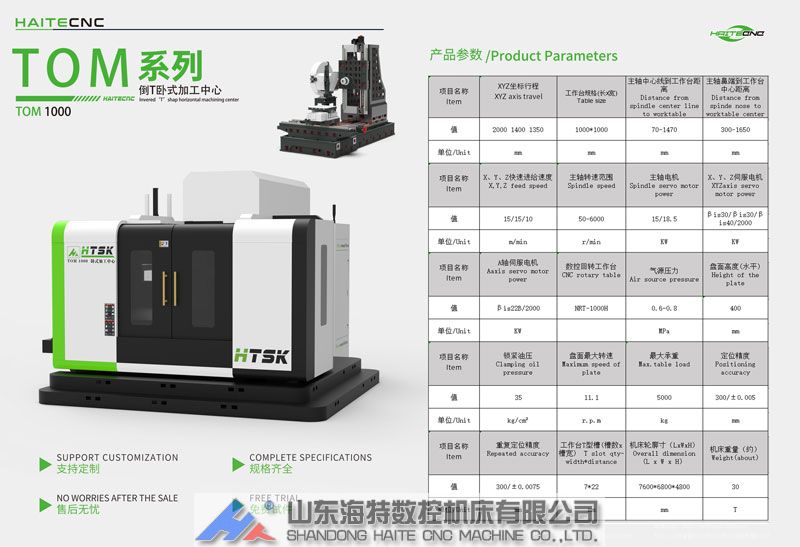

项目名称 Item	XYZ坐标行程 XYZ axis travel	工作台规格(长x宽) Table size	主轴中心线到工作台距离 Distance from spindle center line to worktable	主轴鼻端到工作台中心距离 Distance from spinde nose to worktable center
值	800 700 800	400*400	0-700	150-950
单位/Unit	mm	mm	mm	mm
项目名称 Item	X、Y、Z快速进给速度 X,Y,Z feed speed	主轴转速范围 Spindle speed	主轴电机 Spindle servo motor power	X、Y、Z伺服电机 XYZaxis servo motor power
值	15/15/10	50-6000	11	βis30/βis30/βis30/2000
单位/Unit	m/min	r/min	KW	KW
项目名称 Item	A轴伺服电机 Aaxis servo motor power	数控回转工作台 CNC rotary table	气源压力 Air source pressure	盘面高度(水平) Height of the plate
值	βis12B/2000	NRT-400H	0.6-0.8	270
单位/Unit	KW		MPa	mm
项目名称 Item	锁紧油压 Clamping oil pressure	盘面最大转速 Maximum speed of plate	最大承重 Max.table load	定位精度 Positioning accuracy
值	35	16.6	400	300/±0.005
单位/Unit	kg/cm?	r.p.m	kg	mm
项目名称 Item	重复定位精度 Repeated accuracy	工作台T型槽(槽数x槽宽) T slot qty-width*distance	机床轮廓寸（LxWxH） Overall dimension (L x W x H）	机床重量（约）Weight(about)
值	300/±0.0075	5*14	550049003600	14
单位/Unit	mm	mm	mm	T

项目名称 Item	XYZ坐标行程 XYZ axis travel	工作台规格(长x宽) Table size	主轴中心线到工作台距离 Distance from spindle center line to worktable	主轴鼻端到工作台中心距离 Distance from spinde nose to worktable center
值	1000 800 1000	500*500	0-800	150-1150
单位/Unit	mm	mm	mm	mm
项目名称 Item	X、Y、Z快速进给速度 X,Y,Z feed speed	主轴转速范围 Spindle speed	主轴电机 Spindle servo motor power	X、Y、Z伺服电机 XYZaxis servo motor power
值	15/15/10	50-6000	15/18.5	βis30/βis30/βis30/2000
单位/Unit	m/min	r/min	KW	KW
项目名称 Item	A轴伺服电机 Aaxis servo motor power	数控回转工作台 CNC rotary table	气源压力 Air source pressure	盘面高度(水平) Height of the plate
值	βis12B/2000	NRT-500H	0.6-0.8	295
单位/Unit	KW		MPa	mm
项目名称 Item	锁紧油压 Clamping oil pressure	盘面最大转速 Maximum speed of plate	最大承重 Max.table load	定位精度 Positioning accuracy
值	35	16.6	500	300/±0.005
单位/Unit	kg/cm?	r.p.m	kg	mm
项目名称 Item	重复定位精度 Repeated accuracy	工作台T型槽(槽数x槽宽) T slot qty-width*distance	机床轮廓寸（LxWxH） Overall dimension (L x W x H）	机床重量（约）Weight(about)
值	300/±0.0075	5*18	550057004000	18
单位/Unit	mm	mm	mm	T

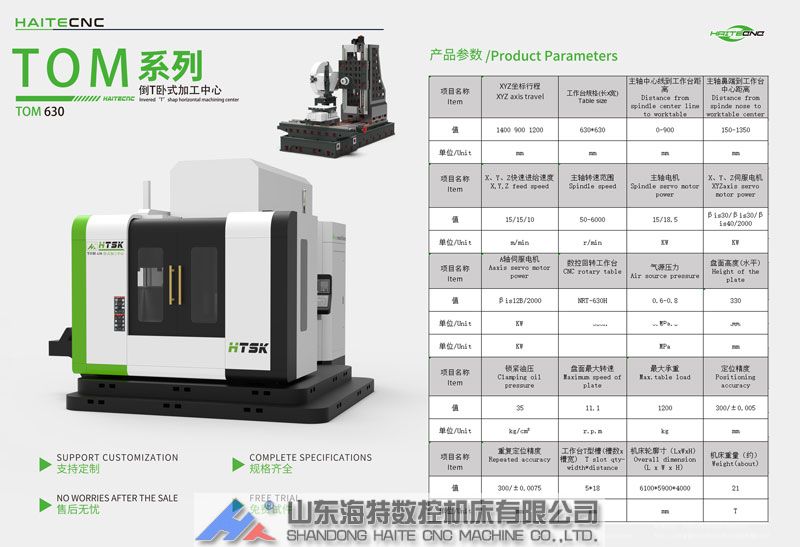

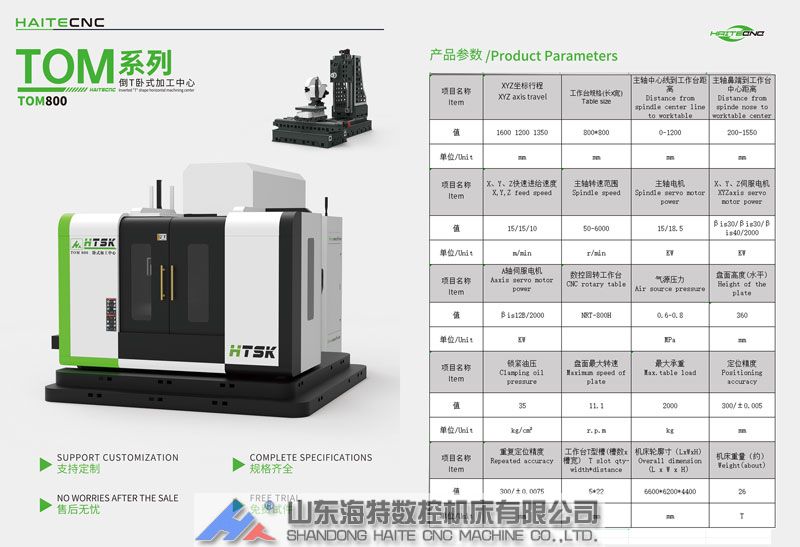

项目名称 Item	XYZ坐标行程 XYZ axis travel	工作台规格(长x宽) Table size	主轴中心线到工作台距离 Distance from spindle center line to worktable	主轴鼻端到工作台中心距离 Distance from spinde nose to worktable center
值	1400 900 1200	630*630	0-900	150-1350
单位/Unit	mm	mm	mm	mm
项目名称 Item	X、Y、Z快速进给速度 X,Y,Z feed speed	主轴转速范围 Spindle speed	主轴电机 Spindle servo motor power	X、Y、Z伺服电机 XYZaxis servo motor power
值	15/15/10	50-6000	15/18.5	βis30/βis30/βis40/2000
单位/Unit	m/min	r/min	KW	KW
项目名称 Item	A轴伺服电机 Aaxis servo motor power	数控回转工作台 CNC rotary table	气源压力 Air source pressure	盘面高度(水平) Height of the plate
值	βis12B/2000	NRT-630H	0.6-0.8	330
单位/Unit	KW		MPa	mm
项目名称 Item	锁紧油压 Clamping oil pressure	盘面最大转速 Maximum speed of plate	最大承重 Max.table load	定位精度 Positioning accuracy
值	35	16.6	1200	300/±0.005
单位/Unit	kg/cm?	r.p.m	kg	mm
项目名称 Item	重复定位精度 Repeated accuracy	工作台T型槽(槽数x槽宽) T slot qty-width*distance	机床轮廓寸（LxWxH） Overall dimension (L x W x H）	机床重量（约）Weight(about)
值	300/±0.0075	5*18	610059004000	21
单位/Unit	mm	mm	mm	T

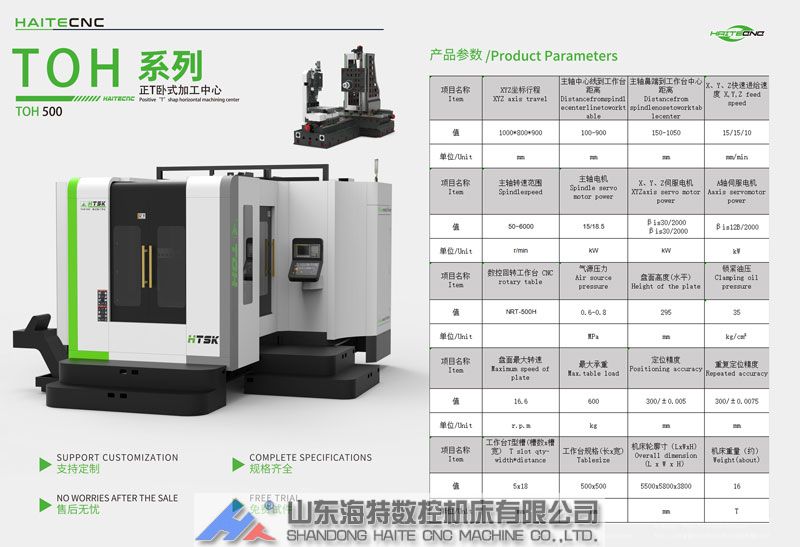

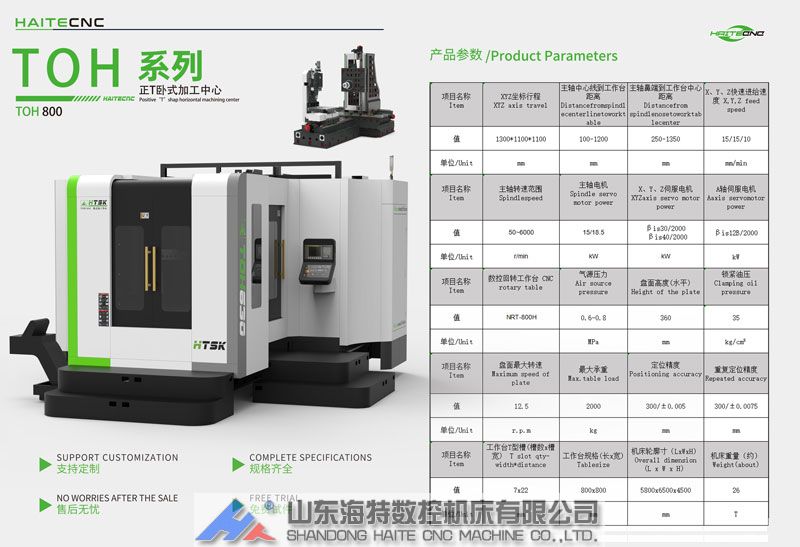

项目名称 Item	XYZ坐标行程 XYZ axis travel	主轴中心线到工作台距离 Distancefromspindlecenterlinetoworktable	主轴鼻端到工作台中心距离 Distancefrom spindlenosetoworktablecenter	X、Y、Z快速进给速度 X,Y,Z feed speed
值	1000800900	100-900	150-1050	15/15/10
单位/Unit	mm	mm	mm	mm/min
项目名称 Item	主轴转速范围 Spindlespeed	主轴电机 Spindle servo motor power	X、Y、Z伺服电机 XYZaxis servo motor power	A轴伺服电机 Aaxis servomotor power
值	50~6000	15/18.5	βis30/2000 βis30/2000	βis12B/2000
单位/Unit	r/min	kW	kW	kW
项目名称 Item	数控回转工作台 CNC rotary table	气源压力 Air source pressure	盘面高度(水平) Height of the plate	锁紧油压 Clamping oil pressure
值	NRT-500H	0.6-0.8	295	35
单位/Unit		MPa	mm	kg/cm?
项目名称 Item	盘面最大转速 Maximum speed of plate	最大承重 Max.table load	定位精度 Positioning accuracy	重复定位精度Repeated accuracy
值	16.6	500	300/±0.005	300/±0.0075
单位/Unit	r.p.m	kg	mm	mm
项目名称 Item	工作台T型槽(槽数x槽宽) T slot qty-width*distance	工作台规格(长x宽) Tablesize	机床轮廓寸（LxWxH） Overall dimension (L x W x H）	机床重量（约）Weight(about)
值	5x18	500x500	5500x5800x3800	16
单位/Unit	mm	mm	mm	T

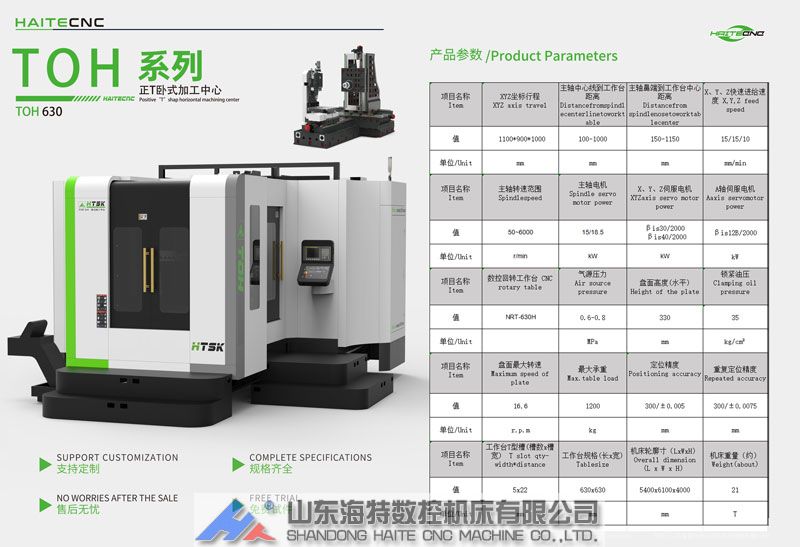

项目名称 Item	XYZ坐标行程 XYZ axis travel	主轴中心线到工作台距离 Distancefromspindlecenterlinetoworktable	主轴鼻端到工作台中心距离 Distancefrom spindlenosetoworktablecenter	X、Y、Z快速进给速度 X,Y,Z feed speed
值	1100900100	100-1000	150-1150	15/15/10
单位/Unit	mm	mm	mm	mm/min
项目名称 Item	主轴转速范围 Spindlespeed	主轴电机 Spindle servo motor power	X、Y、Z伺服电机 XYZaxis servo motor power	A轴伺服电机 Aaxis servomotor power
值	50~6000	15/18.5	βis30/2000 βis40/2000	βis12B/2000
单位/Unit	r/min	kW	kW	kW
项目名称 Item	数控回转工作台 CNC rotary table	气源压力 Air source pressure	盘面高度(水平) Height of the plate	锁紧油压 Clamping oil pressure
值	NRT-630H	0.6-0.8	330	35
单位/Unit		MPa	mm	kg/cm?
项目名称 Item	盘面最大转速 Maximum speed of plate	最大承重 Max.table load	定位精度 Positioning accuracy	重复定位精度Repeated accuracy
值	16.6	1200	300/±0.005	300/±0.0075
单位/Unit	r.p.m	kg	mm	mm
项目名称 Item	工作台T型槽(槽数x槽宽) T slot qty-width*distance	工作台规格(长x宽) Tablesize	机床轮廓寸（LxWxH） Overall dimension (L x W x H）	机床重量（约）Weight(about)
值	5x22	630x630	5400x6100x4000	21
单位/Unit	mm	mm	mm	T
